主要用途

YCGZ-110一次管柱組合式水泥承留器主要用于對油、氣、水 層進行臨時、久性封堵或二次固井，通過承留器將水泥漿擠注進 入環空需要封固的井段或進入地層的裂縫、孔隙，以達到封堵和補 漏的目的。

結構及工作原理

結構：由坐封機構和承留器組成。

坐封：油管加壓達到8-10MPa時，啟動銷釘剪斷，兩級活塞依次推 動推筒向下行駛，同時使上卡瓦、上錐體、膠筒和下錐體向下行駛，推 動力達到15T左右，坐封完畢，丟手銷釘剪斷，實現丟手。丟手完畢 后，中心管再加壓到30-34Mpa，球座銷釘剪斷油管泄壓同時球座脫落到接球籃，然后管柱下壓5-8T。油管加壓10Mpa正擠驗封，求吸水并擠注作業。

操作方法

①入井前進行必要的刮削、洗井、用118的通井規通井，確保套 管內壁暢通。同時預算坐封位置，一定要避開套管接箍。

②將水泥承留器連接2 7/8 UP TBG加厚油管，限速下至設計位 置，不投球，以1.5-2倍油管容積水正洗井。

③投φ25mm球15min后打壓6-8-10-12-18-24MPa，各穩壓 3min，繼續升壓至壓力突降，丟手成功。若25Mpa未丟手，可以帶 壓上提油管 5-8T（凈拉力），使其丟手。然后中心管繼續加壓到 30-34Mpa，球座銷釘剪斷油管泄壓同時球座脫落到接球籃。

④ 下 壓 管 柱 5-8T負 荷 ， 正 擠 驗 封 ， 壓 力 10MPa，或 排 量 500L/min,求吸水并擠注作業。

注意事項

①此管柱不準外接旁通類工具。

②坐封鋼球不準預置，嚴格限速下鉆，防止因下鉆過速而造成 的壓力，使之中途坐封。

③首次作業應刮削、洗井，保證套管內壁無結垢、無砂垢和顆 粒物，防止因砂垢和顆粒物堵塞坐封工具通道造成坐封失敗。

④承留器下端擠注完畢后，如需上端擠注必須等下端水泥凝固 后，再擠注承留器上端。

技術特點

1、坐封、擠柱管柱一次完成，操作方便，工作量小擠注作業后 可自動關閉下部。

2、插管開放式設計，水泥承留器也是開放式設計，有效防止砂 垢堵塞，杜絕開關不靈。

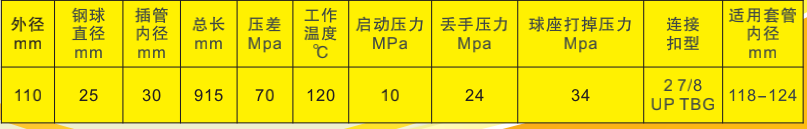

技術參數
