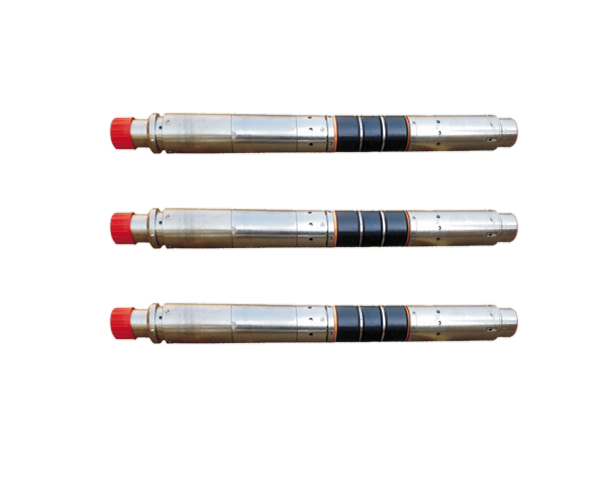

目前，國內外常用的偏心配水器是根據油層不同吸水能力進行分層定量注水的井下工具之一。正常注水時，封隔器的膠皮筒處于張開狀態，把油層分成若干注水層段。各注水層段中的堵塞器，靠支撐體的臺階(直徑為22mm)坐于工作筒主體偏孔內，凸輪卡于偏孔上部擴張部位，堵塞器上下兩組四道盤根封住偏孔出液孔。注入水經濾網，通過水嘴、密封段出液槽、偏孔出液孔進入油管環形空間后，注入目的層。分層注水量由水嘴直徑大小來控制。如發現水嘴直徑不合適，可隨時更換。但是隨著油田的不斷地開發，地層吸水狀況不斷惡化，酸化措施井逐年增多，注水水質含S2-超標，在注水過程中，工具、管柱容易結垢，在分層測試中，測試儀器跟管柱、工具的上下運動摩擦，容易造成結垢物脫落，由于偏心配水器主體內部沒有過濾脫落管柱結垢物的濾罩，注入水攜帶的結垢物經堵塞器濾罩進入水嘴，堵塞水嘴影響層段正常注水，增加了測試投撈的次數，增加了掉卡的幾率。

發明內容
本實用新型的目的就在于解決油田分層注水管柱工藝中，偏心配水器主體內部沒有過濾脫落管柱結垢物的濾罩，無法控制，注入水攜帶的結垢物經堵塞器濾罩進入水嘴，堵塞水嘴影響層段正常注水，增加了測試投撈的次數，增加了掉卡的幾率。從而提供一種偏心配水器。
本實用新型的目的可通過以下措施來實現本實用新型包括配水器主體，在配水器主體下部設置有濾罩，濾罩上濾孔縫從外壁到內壁由寬變窄，配水器主體下部主通道與濾罩之間有間隙并構成環形注水通道。
本實用新型中濾罩是位于配水器主體下部的注水通道位置。配水器主體下部與條縫濾罩為嵌入式連接。濾罩下部與配水器主體下部為絲扣連接。
本實用新型由于采用上述結構，使注入水首先通過濾罩，再通過堵塞器底部濾罩、陶瓷水嘴由出液孔進入油套環形空間，注入目的層。濾罩起到了過濾的作用，使得堵塞器陶瓷水嘴不易堵塞，減少了測試投撈次數，同時減少了儀器的吊卡幾率。

附圖是本實用新型的結構示意圖。
具體實施方式
本實用新型
以下結合附圖和實施例作以詳細的描述如圖所示，本實用新型包括它包括配水器主體4，在配水器主體4下部設置有濾罩5(又稱條縫濾罩，以下同)，濾罩5上濾孔縫從外壁到內壁由寬變窄，配水器主體4下部主通道與濾罩5之間有間隙并構成環形注水通道。濾罩5是位于配水器主體4下部的注水通道位置。配水器主體4下部與條縫濾罩5為嵌入式連接。濾罩5下部與配水器主體4下部為絲扣連接。標號1是上接頭，上接頭1下連接有連接筒2，連接筒2下設置有配水器主體4，在連接筒2內腔中位于配水器主體4上設置有上導向體3。配水器主體4下設置有支架7，支架7下設置有下接頭8，在支架7上還設置有下導向體6，支架7外設置有下連接筒9。
本實用新型的工作原理如下本實用新型-偏心配水器主體內部條縫濾罩由主體4、支架7、條縫濾罩5等組成。條縫濾罩5主體上有進口小出口大條縫組合，偏心配水器主體4中下部與條縫濾罩5嵌入式連接，偏心配水器主體4下部主通道直徑加大與條縫濾罩5構成環形注水通道，條縫濾罩5下部與偏心配水器主體4下部絲扣連接。整體上采用了將主體下平面通道直徑加大，在主體下通道內部加裝一個與主體同心、同直徑的特制條縫濾罩，同時將支架改裝為封閉結構，條縫濾罩于主體、支架構成環形空間。注入水可以從環形空間進入堵塞器濾罩和水嘴中，阻擋脫落結垢物進入堵塞器濾罩、水嘴。條縫濾罩的形狀為進口小出口大的縫隙組合，條縫濾罩有很強的自潔功能，不易堵塞，如果出現堵塞可以通過除垢工具加洗井的方法解決。
采用此結構后，注入水首先通過條縫濾罩，再通過堵塞器底部濾罩、陶瓷水嘴由出液孔進入油套環形空間，注入目的層。條縫濾罩起到了過濾的作用，使得堵塞器陶瓷水嘴不易堵塞，減少了測試投撈次數，并減少了儀器吊卡幾率。
權利要求1.一種偏心配水器，它包括配水器主體(4)，其特征在于在配水器主體(4)下部設置有濾罩(5)，濾罩(5)上濾孔縫從外壁到內壁由寬變窄，配水器主體(4)下部主通道與濾罩(5)之間有間隙并構成環形注水通道。
2.根據權利要求1所述的偏心配水器，其特征在于所述濾罩(5)是位于配水器主體(4)下部的注水通道位置。
3.根據權利要求1或2所述的偏心配水器，其特征在于所述配水器主體(4)下部與條縫濾罩(5)為嵌入式連接。
4.根據權利要求1或2所述的偏心配水器，其特征在于所述濾罩(5)下部與配水器主體(4)下部為絲扣連接。
zhuanli摘要本實用新型公開了一種偏心配水器，它包括配水器主體，在配水器主體下部設置有濾罩，濾罩上濾孔縫從外壁到內壁由寬變窄，配水器主體下部主通道與濾罩之間有間隙并構成環形注水通道。本實用新型由于采用上述結構，使注入水首先通過濾罩，再通過堵塞器底部濾罩、陶瓷水嘴由出液孔進入油套環形空間，注入目的層。濾罩起到了過濾的作用，使得堵塞器陶瓷水嘴不易堵塞，減少了測試投撈次數，同時減少了儀器的吊卡幾率。
